工業一體機F6APL V3.2 PXE優先啟動操作指引

    PXE不是一種安裝方式，是一種引導的方式。pxe方式要求安裝的計算機中必須包含一個 支持PXE 的網卡，且主板支持網絡引導，PXE （Pre-boot Execution Environment）協議使計算機可以通過網絡啟動。 PXE協議分為 client 和 server 端，PXE client 在網卡Rom中，當計算機引導時，cpu通過加載bios映射到內存中的片段，然后檢查計算機的健康狀況（如cpu風扇，網卡等）繼而 把網卡Rom中的PXE client 調入內存引導執行，由 PXE client 將放置在遠端的文件通過網絡下載到本地運行。PXE 協議需要設置 DHCP 服務器 和 TFTP 服務器。DHCP 服務器用來給 PXE client分配一個 IP 地址，由于是給 PXE client 分配 IP 地址，所以在配置 DHCP 服務器時需要增加相應的設置。在 PXE client 的 ROM 中，已經存在了 TFTP Client。PXE Client 通過 TFTP 協議到 TFTP Server 上下載所需的文件。一方面tftp可以達到32M,對于系統內核，引導程序等小文件，足以達到，另一方面tftp使用udp協議69號端口，速度也快足以滿足要求速度也可以

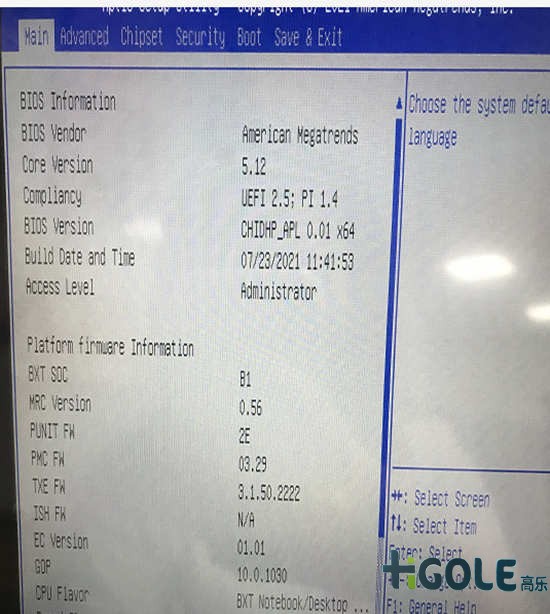

   1.       工業一體機 開機按Delete進入BIOS setup界面

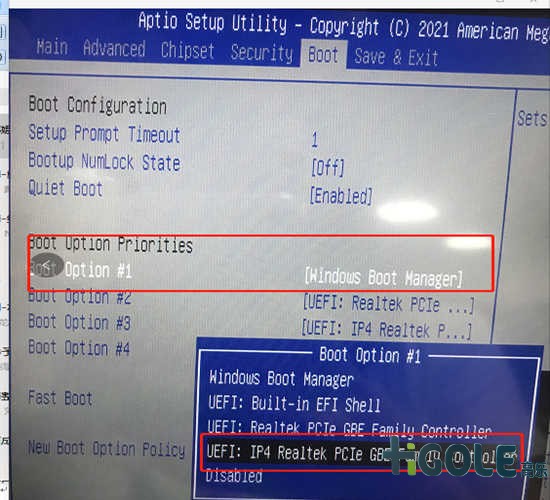

   2.        選擇BOOT選項，在第一啟動選項欄選擇IP4 Realtek PCIe GBE Family Controller

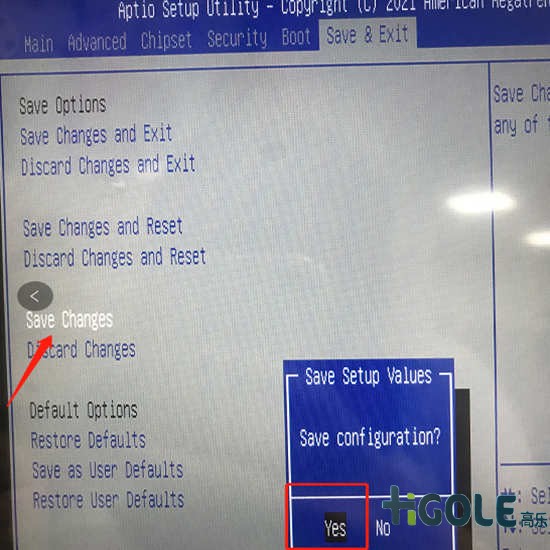

   3.        選擇后點Save&Exit界面，點Save Changes確定保存后，再按F10 保存退出

   4.         先把LAN口插上網線后重啟，機器在開機的時候就會默認IPV4 Controller”優先
